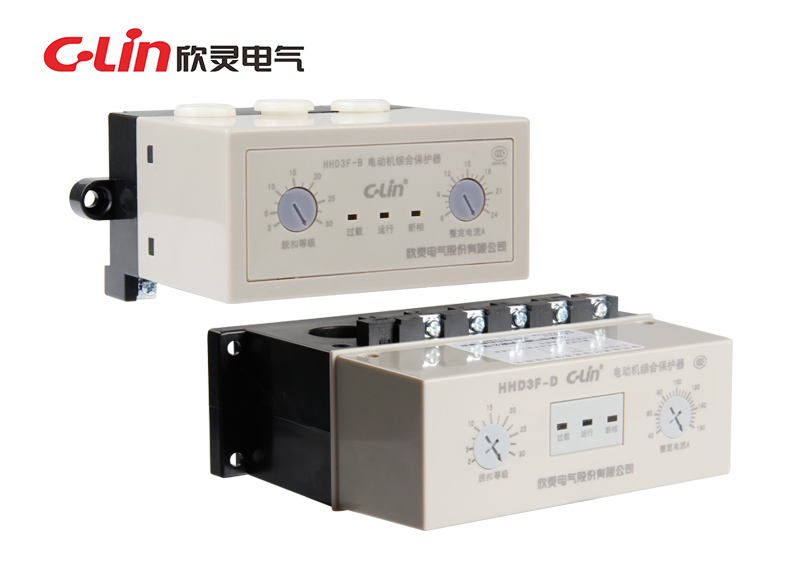

HHD3F-A、B、C、T、D无源型电动机综合保护器(老款）

电流范围： -A：3~12A -B：6~24A
-C：20~80A -T：25~100A
-D：40~160A

保护功能：断相、过载

整定方式：电位器静态量化整定

显示方式：发光管指示工作状态

触点形式：( 固态开关) 常闭触点

工作电压：AC220V 与AC380V 通用

触点容量：3A AC380V( 阻性)

外形尺寸：A、Ｂ、Ｃ、T：125×66×92mm
D：155×64×110mm

安装方式：A,B,C,T: 装置式和35mm 导轨式兼容
D: 装置式

产品介绍 Product introduction

产品概述

1、HHD3F系列电动机综合保护器（以下简称保护器）采用多项专利技术设计和制造适用于交流50Hz，额定工作电压AC380V及以下的电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载非正常工作状态时，及时断开开关电器触头，分断电动机的三相电源，快速可靠地保护电动机。
2、保护更可靠，使用更自如：过载保护采用独创的电流值和相位平衡检测发明专利技术，对电动机三相同时进行完整有效的过载保护，过载动作反时限具有性能优异的连续可调技术，可适应从轻载到重载起动等各类电动机的需要。
3、整定更准确，更合理：过载整定方式采用线性量化标定技术，只需根据电动机的铭牌电流值调节整定电流值，无需运行电动机，即可实现准确的静态整定，既能有效的保护电动机，又可达到电动机允许的高负载率运行。
4、运行更节能、抗干扰能力更强、工作更稳定：产品电路采用无辅助电源节能化设计，避免了电源变压器的电能消耗，更符合节能、环保的要求。由于本产品采用穿芯式互感器采样和电磁继电器输出，电子电路部分与配电线路间处于电气隔离状态，因此，抗干扰能力更强，工作更稳定。
5、使用更方便：继电器输出触点为固态电子开关，一组常闭或一组常开和常开报警触点，保护控制接线选择更方便。
6、安装更灵活：本产品安装方式设计采用装置式和35mm标准导轨式兼容的方式，安装选择更灵活。
7、本系列保护器符合GB/T 14048.4标准要求。
