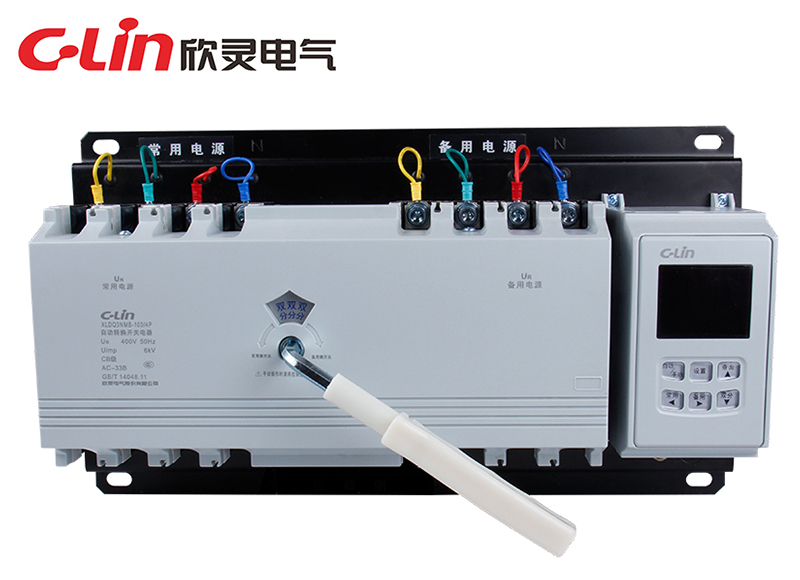

XLDQ3NMB双电源自动转换开关

壳架电流	100A;225A;400A;630A;800A
额定工作电压	230V/400V
额定工作电流	80A\100A;125A\160A\180A\200A\225A; 250A\315A\350A\400A;500A\630A;800A;
极数	3P/4P
控制器型号	A/B/D
工作模式	自动/ 手动
转换方式自	自投自复/ 自投不自复/ 电网- 发电机
外形尺寸长× 宽× 高(mm)	三极：390×240×145 四极：420×240×145（100 型）
安装( 开孔) 尺寸长× 宽(mm)	三极：358×220 四极：388×220（100 型）
安装方式	垂直

产品介绍 Product introduction

产品概述

XLDQ3NMB双电源自动转换开关是我公司组织科技精英经两年潜心研发的一款全新产品，于2014年底隆重推出，完全颠覆传统双电源自动转换开关的外形设计风格，在设计过程中导入国际工业设计理念，从产品结构、外观视觉、人机工程、控制电路等方面，全面提升传统塑壳型双电源自动转换开关，从而使其具备与国际一流产品相媲美的品质和极高的性价比。

XLDQ3NMB系列双电源自动转换开关(简称ATS)适用于额定工作电压交流400V，频率50Hz的紧急供电系统。当一路电源发生故障时，可以自动完成常用电源与备用电源之间的切换，无需人保护重要设备供电的连续性。主要用于医院、商场、银行、化工、冶金、高层建筑、军事设施和消防等不允许断电的重要场所。

产品符合：GB/T140048.11标准。

工作条件

● 周围空气温度：-5℃~+40℃，且24h平均值不超过+35℃；
● 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的湿度，
在最湿月的月平均最低温度+25℃时，该月的平均最大相对湿度为90%，并考虑到因温度变化在表面上
的凝露。
● 海拔高度：安装地点的海拔不超过2000m；
● 污染等级：安装地点的环境污染等级为3级。

基本结构特点

XLDQ3NMB系列智能型双电源自动转换开关是由两台三极或四极的塑壳断路器及其附件(辅助、报警触点)、机械联锁传动机构、智能控制器等组成。分为整体式、分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2米长的信号线连接。
其特点是：
● 两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底杜绝了两台断路器同时合闸的可能性；
● 智能化控制器采用以单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高；
● 智能控制电路布局设计，采用电源采样与单片机控制分离，从硬件结构上克服了电磁干扰现象；
● 具有短路、过载保护功能，过压、欠压以及缺相自动切换功能与智能报警功能；
● 自动切换参数可在外部自由设定，具有操作电机智能保护功能；
● 信号连接线通过FLUKE 仪器通道测试，能抗近端串扰、衰减串扰，回波损耗，能满足永久链路的测试标准；
● 本开关控制器的安装形式为用户提供了较强的自主性，分体安装只需将随机附件( 信号连接线RJ45) 连
接至对应端口即可。
● 控制器部分在以前同类型产品的基础上电子元器件做了优化处理，使之更匹配整台产品的运行；
● 产品外形导入国际设计理念，更加美观大方实用；

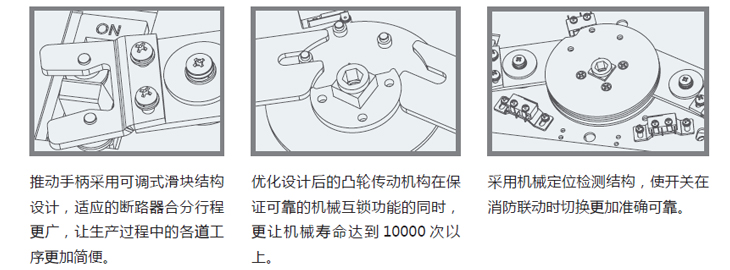

● 在机构创新上做了如下改进：

XLDQ3NMB-在机构创新上了如下改进

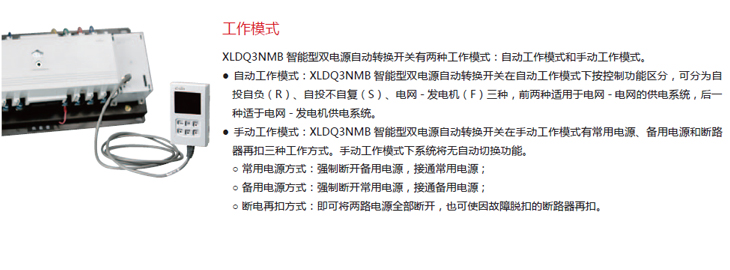

工作模式

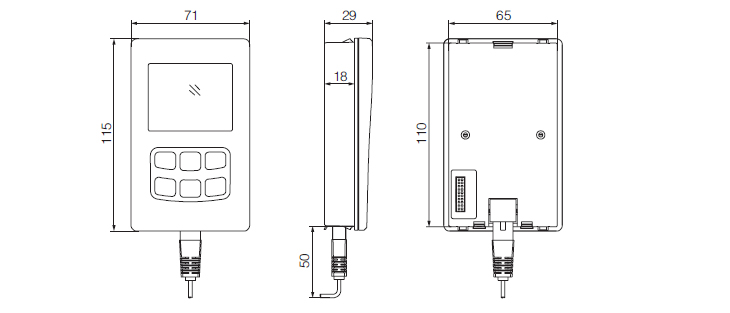

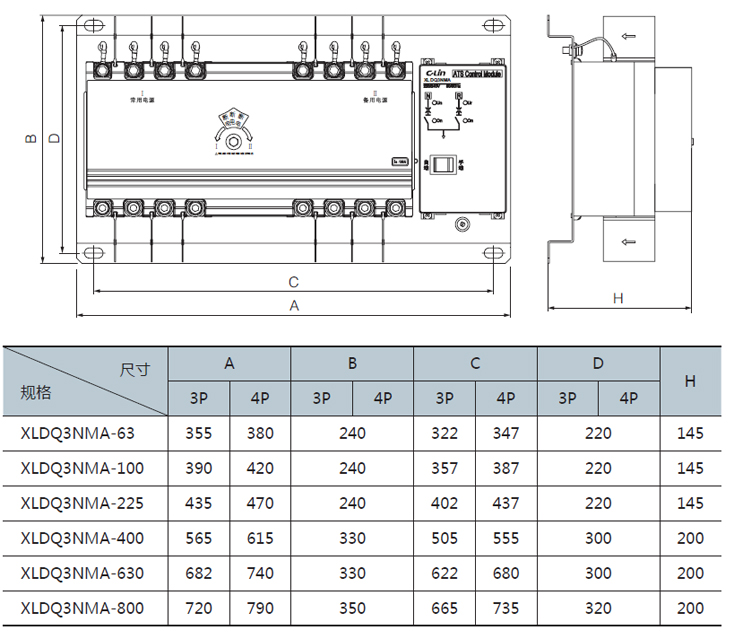

外形及安装尺寸(mm)

端子接线图

控制器特性及功能

● 可通过控制按钮设置控制器的工件模式和转换参数；
● 通过显示屏可直接查询显示常用的测量和控制参数，这些参数包括电压延时时间等；
● 消防联动控制功能：智能控制器的控制设有一组无源消防信号输入端子。信号输入采用光耦隔离，抗干
扰能力强；并且带有一组无源反馈信号输出端子，可将开关的到位信号返回到消防设备；
● 发电机启停控制功能：控制器留有一组继电器干节点来控制发电机的启动和停止，并且可以人为设置发
电机的启动延时时间和停机延时时间（需接入DC 15-30V 的辅助电源）；
● 可将显示面板拆下安装于开关柜门上，用户使用时不需要打开柜门即可观察到开关的状态；
● 可选配D型控制器，实现远程通信功能。

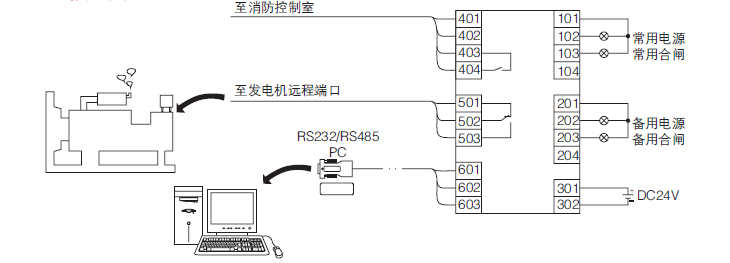

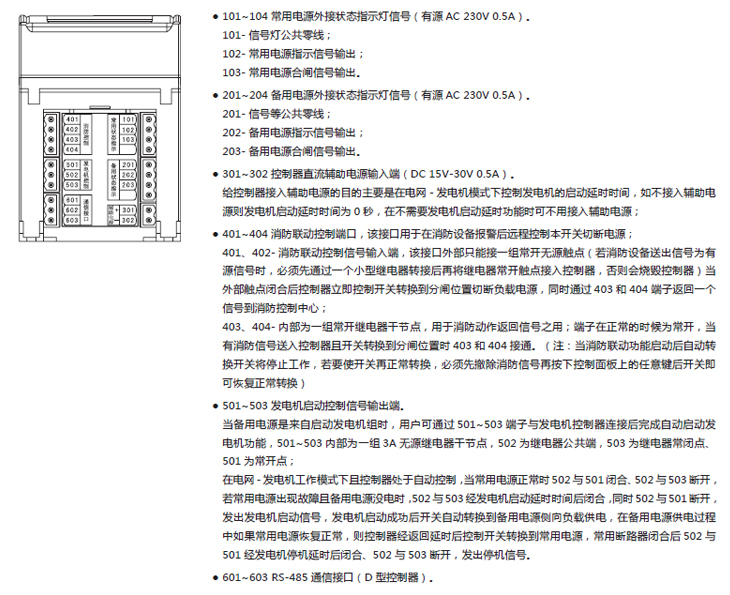

端子及接线说明
